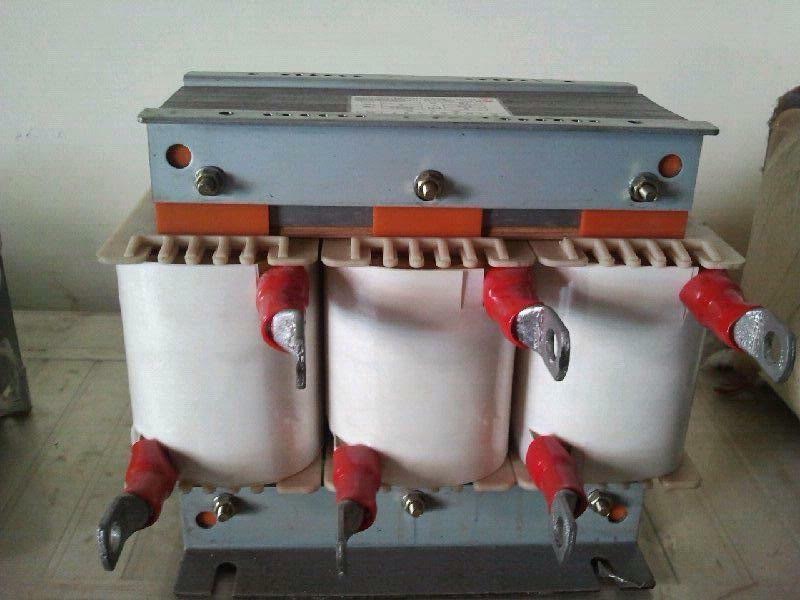

Giới thiệu cuộn kháng AC - DC
Cuộn kháng AC – DC dựa trên đặt tính dòng không đổi của cuộn kháng nên CUỘN KHÁNG có chức năng ổn định dòng để động cơ hoạt động trơn tru khi thay đổi tốc độ, thay đổi tần số.
Cuộn kháng AC – DC dùng để hạn chế dao động điện áp lưới và quá áp tới hoạt động tới biến tần , làm mịn nguồn điện áp cung cấp bảo vệ biến tần và nâng cao hệ số công suất. Nó không chỉ ngăn đượcsự ảnh hưởng của nguồn lưới mà nó còn giúp giảm dòng hamonic về nguồn cấp.
Cuộn kháng AC – DC dùng để hạn chế dao động điện áp lưới và quá áp tới hoạt động tới biến tần, làm mịn nguồn điện áp cung cấp bảo vệ biến tần và nâng cao hệ số công suất. Nó không chỉ ngăn được sự ảnh hưởng của nguồn lưới mà nó còn giúp giảm dòng hamonic về nguồn cấp.
Cuộn kháng AC – DC có thể hoạt động như một bộ lọc để bảo vệ mạch chỉnh lưu đầu vào khỏi nhiễu và xung nhọn gây ra do bật và tắt các tải điện cảm khác.
- Có vài nhược điểm khi sử dụng bộ điện kháng, như chi phí tăng thêm, cần nhiều không gian pa-nen hơn và đôi khi là giảm hiệu suất.
- Trong các trường hợp hiếm gặp, bộ điện kháng dòng có thể được sử dụng ở phía đầu ra của Biến tần để bù cho động cơ có điện cảm thấp, nhưng điều này thường không cần thiết do hiệu suất hoạt động tốt của công nghệ IGBT.
Cuộn kháng AC – DC giúp giảm méo sóng hài. Ngoài ra, Cuộn kháng AC sẽ giảm biên độ đỉnh của cái gai nhọn đầu vào, giảm sóng hài sẽ giúp DC Bus ổn định và tăng tuổi thọ của tụ. Nguyên lý hoạt động của cuộn kháng AC – DC muốn giảm dòng điện hài phải tăng điện cảm AC, DC hoặc tăng số van chỉnh lưu trong bộ chỉnh lưu và giảm điện áp hài gây ra bởi dòng điện hài ... Thường thì sóng hài bậc 3 triệt tiêu được nhờ cuộn dây đấu tam giác trong máy biến áp (cùng với đó là tổn thất điện năng), song các sóng hài bậc lẻ khác
Nên dùng cuộn kháng AC – DC trong các trường hợp sau:
- Công suất nguồn cấp lớn hơn gấp 10 lần công suất biến tần.
- Sự mất cân đối điện áp giữa 3 pha cao hơn 3%.
- Ngăn nhiễu gây ra từ biến tần, ngăn dòng harmonic, giảm dòng điện rõ, bảo vệ thiết bị, giảm tiếng ồn.
Cửa hàng chúng tôi nhận sản xuất Cuộn kháng ( REACTOR ) AC - AC/ DC - DC công suất 3.7 KW, 5.5 KW, 7.5KW, 11kw, 18.5kw, 22KW, 37KW, 55KW, 75KW, 100KW tới 1000kw theo nhu cầu của khách hàng.
Bảng chọn cuộn kháng AC – DC
|
Động cơ |
Động cơ |
Cuộn kháng |
Cuộn kháng |
|
25 |
40 |
50 |
0.42 |
|
30 |
48 |
60 |
0.36 |
|
40 |
64 |
80 |
0.26 |
|
50 |
80 |
90 |
0.24 |
|
60 |
96 |
120 |
0.18 |
|
75 |
128 |
150 |
0.15 |
|
100 |
169 |
200 |
0.11 |
|
125 |
192 |
200 |
0.11 |
|
150 |
224 |
250 |
0.09 |
|
175 |
270 |
330 |
0.06 |
|
215 |
300 |
330 |
0.06 |
|
250 |
340 |
400 |
0.05 |
|
300 |
450 |
500 |
0.04 |
|
400 |
600 |
670 |
0.032 |
