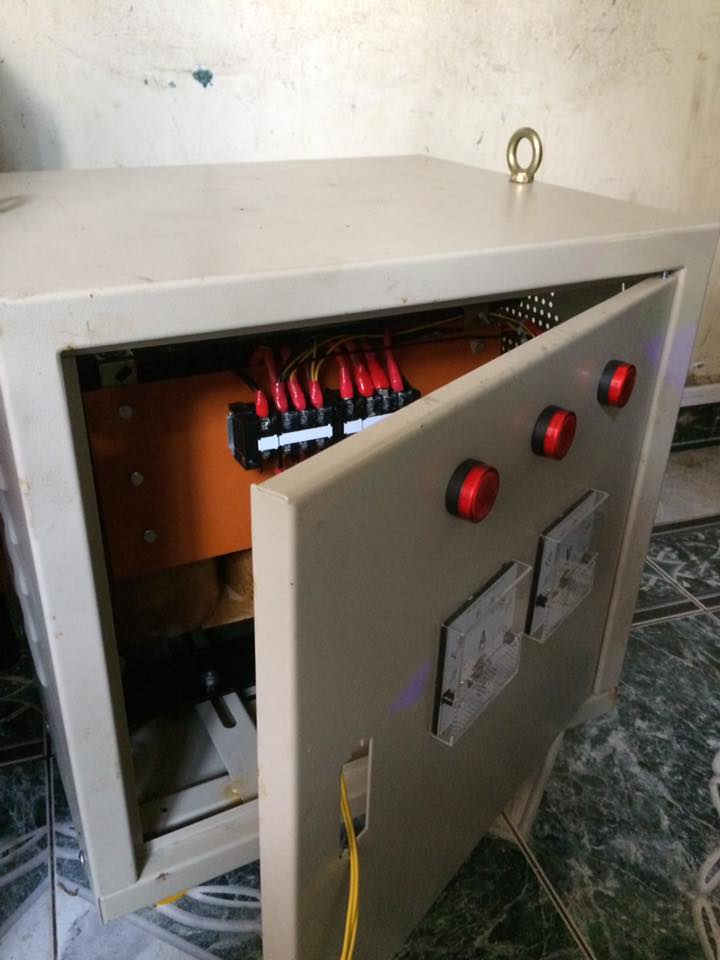

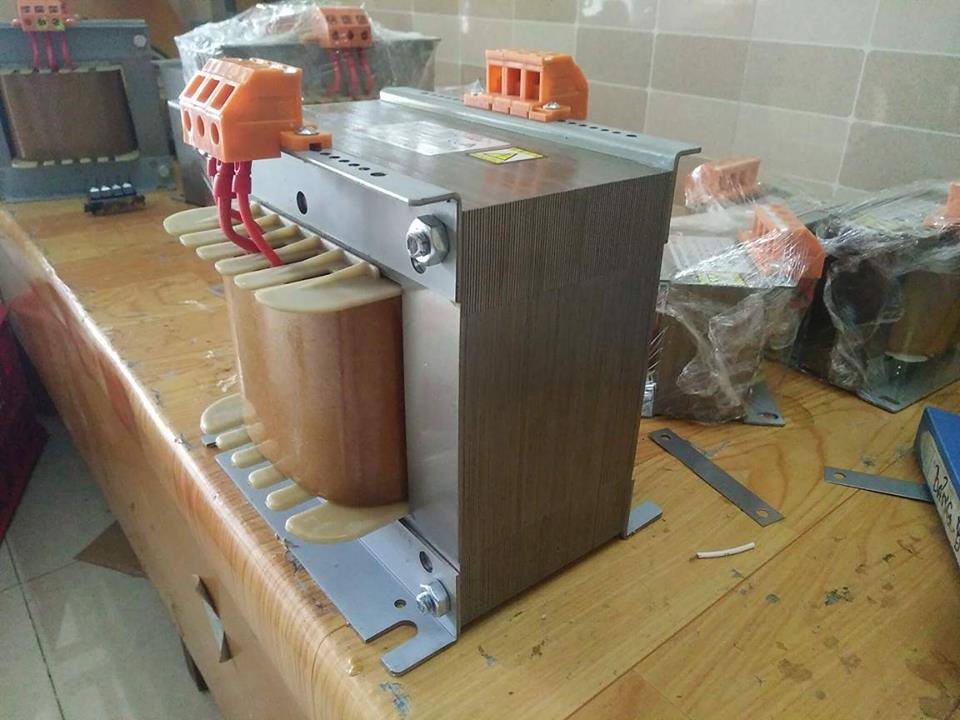

Hình ảnh : Máy biến áp 1 pha

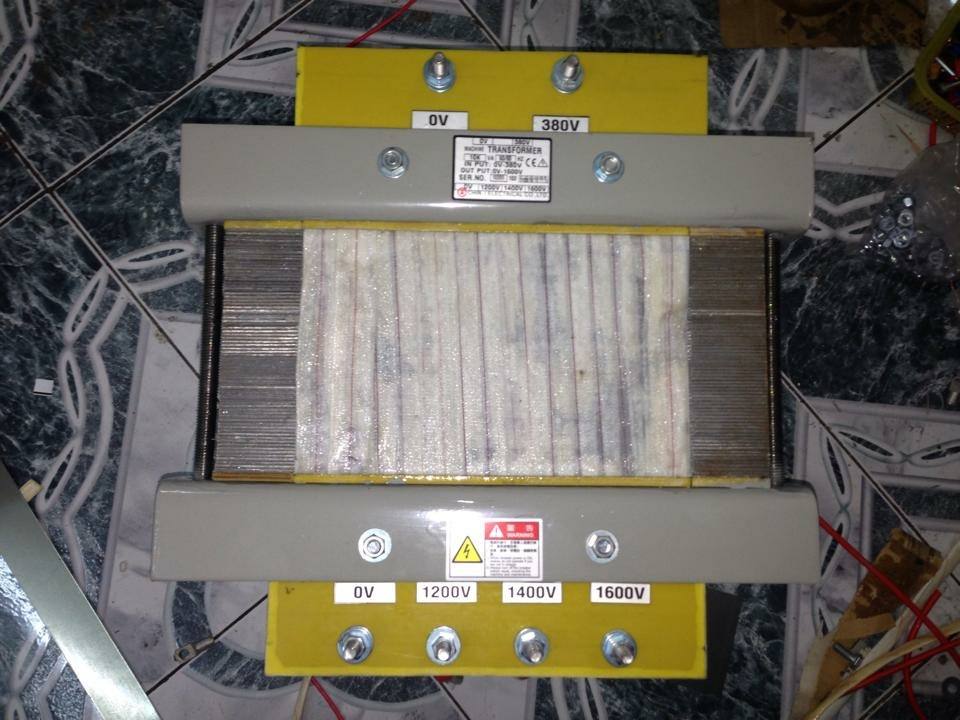

Máy biến áp ( MBA ) làm việc dựa trên hiện tượng cảm ứng điện từ, đặt một điện áp xoay chiều U1 vào cuộn dây sơ cấp (có số vòng dây quấn n1) sẽ có dòng điện xoay chiều I1 chạy qua, tạo nên từ thông biến thiên trong lõi thép.
Do mạch từ khép kín nên từ thông này móc vòng qua hai cuộn dây tạo nên trong đó các sức điện động E1 và E2.
Nếu bỏ qua điện trở của các bộ dây quấn và tổn hao ta có:
U1 = E1 và U2 = E2
K: là tỉ số biến áp
hay là
K>1 Û U1 > U2: Máy biến áp giảm áp.
K<1 Û U1 < U2: Máy biến áp tăng áp.
K=1 Û U1 = U2: Làm nguồn cách ly tăng tính an toàn.

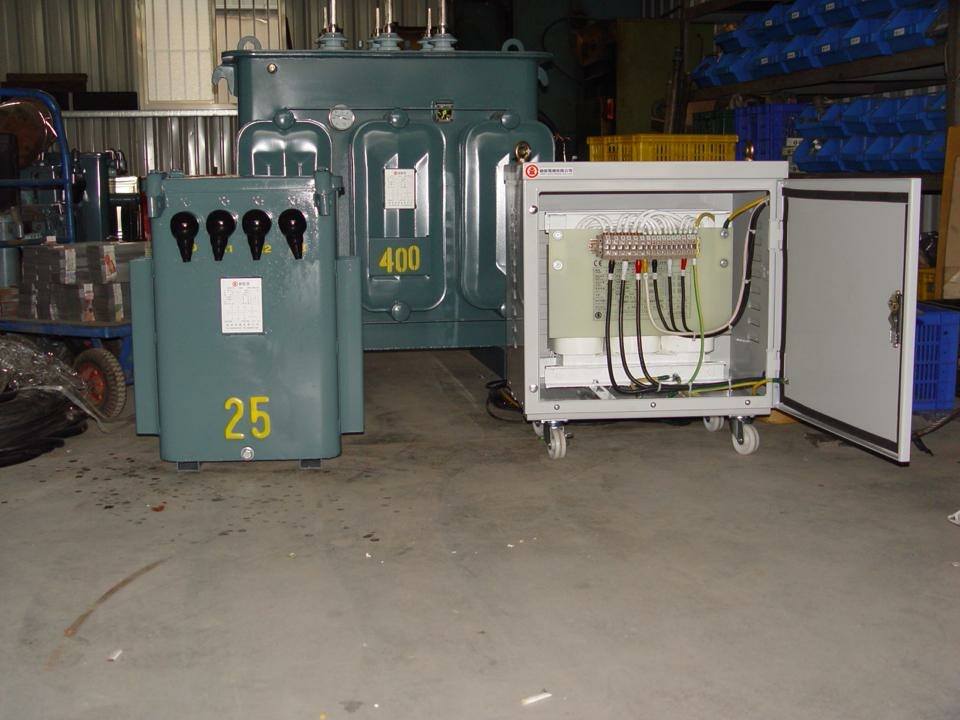

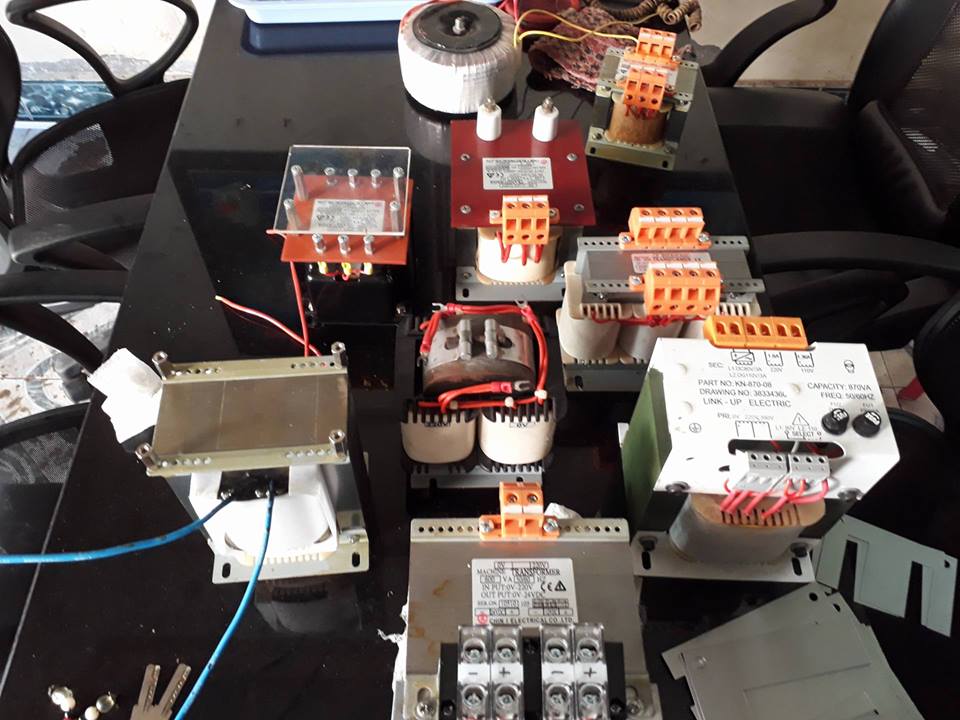

Các đại lượng định mức của máy biến áp trong trạm biến áp :
Các đại lượng định mức của máy biến áp cho biết tính năng kỹ thuật của máy, do nhà sản xuất qui định.
a) Dung lượng định mức (Sđm): là công suất toàn phần đưa ra phía thứ cấp máy biến áp ở trạng thái định mức
Sđm = U2đm I2đm; Sđm (tính bằng VA- KVA)
b) Điện áp sơ cấp định mức (U1đm): là điện áp cho phép đặt vào cuộn sơ cấp MBA ở trạng thái làm việc bình thường. (tính bằng V- KV).
c) Điện áp thứ cấp định mức (U2đm ): là điện áp đo được ở thứ cấp khi không tải và điện áp đưa vào sơ cấp là định mức (tính bằng V- KV).
d) Dòng điện định mức sơ cấp (I1đm) và thứ cấp (I2đm):
Là dòng điện cho phép chạy qua các cuộn dây sơ cấp và thứ cấp ứng với công suất và điện áp định mức của máy.
