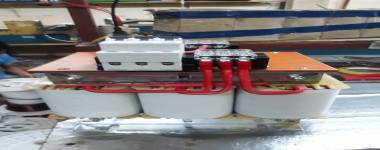

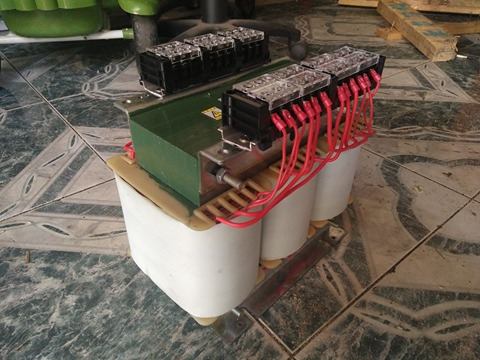

MÁY BIẾN ÁP 3 PHA

Nguyên lý làm việc của máy biến áp 3 pha

- Nó biến đổi nguồn điện nhờ từ trường biến thiên khi cho điện vào nguồn sơ cấp nó sẽ biến đổi dựa trên nguyên lý đó và cho điện  đầu ra của cuộn thứ cấp. . Như vậy, ta có thể hiểu máy biến áp là công cụ dùng để biến đổi nguồn điện từ 1 nguồn điện ban đầu có thể biến đổi nguồn cao hơn howcj thấp hơn , ví duj: 220 xuống 110 hoặc 220v lên 380v .Sự biến đổi này có thể được điều chỉnh bằng cách qua số vòng quấn trên lõi sắt.

- Máy biến thế ( máy biến áp ) hoạt động tuân theo 2 hiện tượng vật lí:
Từ nguyên lý làm việc cơ bản trên hoàn toàn ta có thể định nghĩa máy biến áp như sau: máy biến áp là một thiết bị điện từ đứng yên, làm việc trên nguyên lý cảm ứng dòng điện từ, biến đổi một hệ thống dòng điện xoay chiều ở điện áp này thành một hệ thống cung cấp dòng điện xoay chiều ở điện áp khác, với tần số không thay đổi.

 CHỨC NĂNG MÁY BIẾN ÁP

-Từ chức năng hạ áp và tăng áp của máy biến áp mà  người ta pá đụng rất nhiều trong cuộc sống hiện nay như : có trạm hạ áp , tăng áp , nhà xưởng

Cấu tạo cơ bản của 2 loại :

- Dây quấn mà bản thân có điện áp cao gọi là dây quấn cao áp.

- Dây quấn có điện áp thấp gọi là dây quấn hạ áp.

- Nếu dòng điện áp thứ cấp bé hơn dòng điện áp sơ cấp ta có máy biến áp giảm áp, nếu điện áp thứ cấp lớn hơn điện áp sơ cấp gọi là máy biến áp tăng áp. Ở máy biến áp ba dây quấn, ngoài hai dây quấn sơ cấp và thứ cấp còn có dây quấn thứ ba với điện áp trung bình.

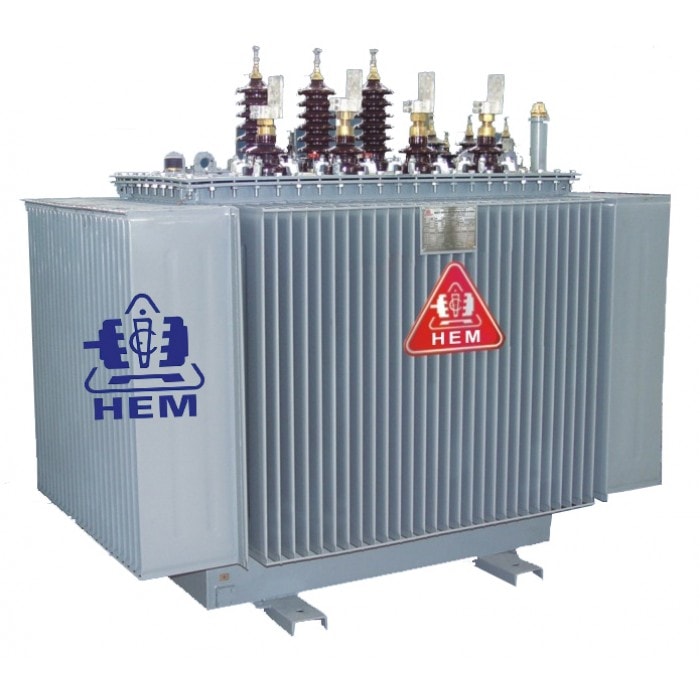

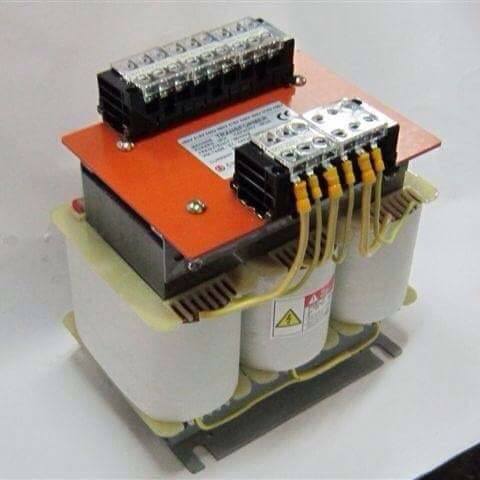

- Máy biến áp biến đổi hệ thống dòng điện xoay chiều một pha gọi là máy biến áp một pha, các loại máy biến áp biến đổi hệ thống dòng điện xoay chiều ba pha gọi là máy biến áp ba pha. máy biến áp ngâm trong dầu gọi là máy biến dầu, máy biến áp có các chi tiết không ngâm trong dầu gọi là máy biến áp khô, máy biến áp có ba trụ nằm trong một mặt phẳng gọi là máy biến áp mạch từ phẳng, máy biến áp với ba trụ nằm trong không gian gọi là máy biến áp mạch từ không gian.

Những đại lượng định mức của máy biến áp

Máy biến thế \( Máy biến áp )  hoạt động tuân theo 2 hiện tượng vật lý:

• Dòng điện chạy qua dây dẫn tạo ra từ trường (từ trường)
• Sự biến thiên từ thông trong cuộn dây tạo ra 1 hiệu điện thế cảm ứng (cảm ứng điện)

Dòng điện được tạo ra trong cuộn dây sơ cấp khi nối với hiệu điện thế sơ cấp, và 1 từ trường biến thiên trong lõi sắt. Từ trường biến thiên này tạo ra trong mạch điện thứ cấp 1 hiệu điện thế thứ cấp. Như vậy hiệu điện thế sơ cấp có thể thay đổi được hiệu điện thế thứ cấp thông qua từ trường. Sự biến đổi này có thể được điều chỉnh qua số vòng quấn trên lõi sắt.

Khi {\displaystyle N_{P}}, {\displaystyle U_{P}}, {\displaystyle I_{P}}, {\displaystyle \Phi _{P}} và {\displaystyle N_{S}}, {\displaystyle U_{S}}, {\displaystyle I_{S}}, {\displaystyle \Phi _{S}} là số vòng quấn, hiệu điện thế, dòng điện và từ thông trong mạch điện sơ cấp và thứ cấp (primary và secondary) thì theo Định luật Faraday ta có:

{\displaystyle {U_{P}}={N_{P}}{\frac {d\Phi _{P}}{dt}}} và {\displaystyle {U_{S}}={N_{S}}{\frac {d\Phi _{S}}{dt}}}

Nếu {\displaystyle \Phi _{S}} = {\displaystyle \Phi _{P}} thì {\displaystyle {\frac {U_{P}}{U_{S}}}={\frac {N_{P}}{N_{S}}}},

ngoài ra {\displaystyle {\frac {I_{P}}{I_{S}}}={\frac {N_{S}}{N_{P}}}}

Như vậy {\displaystyle {\frac {U_{P}}{U_{S}}}={\frac {N_{P}}{N_{S}}}={\frac {I_{S}}{I_{P}}}} (máy biến thế lý tưởng).

Ví dụ, 1 máy biến thế có công suất 400 W, tỉ lệ biến thế 80:5

• Phía sơ cấp 80 V, 5 A, 160 vòng
• Phía thứ cấp 5 V, 80 A, 10 vòng
